本学期内科考试案例分析题涉及两处心电图诊断，故再次复习心电图并整理相关内容。

心电图操作及简单解读

心电图机操作流程

连接导联

肢体导联的连接遵循顺时针方向，从右上肢开始依次为：红（右上肢）、黄（左上肢）、绿（左下肢）、黑（右下肢）。这种颜色编码顺序有助于快速记忆，避免接错。

胸前导联（V1-V6）的具体放置位置如下：

V1（红色）：胸骨右缘第四肋间
V2（黄色）：胸骨左缘第四肋间
V3（绿色）：V2与V4连线中点
V4（茶色）：左锁骨中线与第五肋间相交处
V5（黑色）：左腋前线第五肋间，与V4平行
V6（紫色）：左腋中线第五肋间，与V4平行

连接注意事项：胸骨宽度因人而异，约4cm左右。在胸骨两侧第四肋间安放V1、V2时，需注意二者保持适当间距，避免过近影响波形准确性。

心电图解读四步法

第一步：判断心律

正常情况下，窦房结是心脏的”市长”（正常起搏点），决定心搏速率并发出规律冲动，导致心房收缩并描记出P波。因此，正常心电图均为窦性心律。

窦性心律的判定标准：

必须由窦房结发出
一定有P波
P波在II、III、aVF导联直立，在aVR导联倒置

若窦房结功能障碍，心脏其他部位（”代理市长”）可能取代成为起搏点，心电图上称为异位起搏点或异位心律。

第二步：计算心率

采用300除法快速估算心率。心电图标准走纸速度为25mm/s，每大格（5小格，0.20秒）代表0.20秒。

RR间期大格数	心率（次/分）
1	300
2	150
3	100
4	75
5	60
6	50

第三步：判断电轴

（需结合肢体导联QRS波群主波方向综合判断，此处从略）

第四步：分析各波形意义

P波（心房除极）

正常时间：<0.12秒（<3小格）
正常振幅：<0.25mV
临床意义：代表心房除极过程，P波异常常代表心房问题

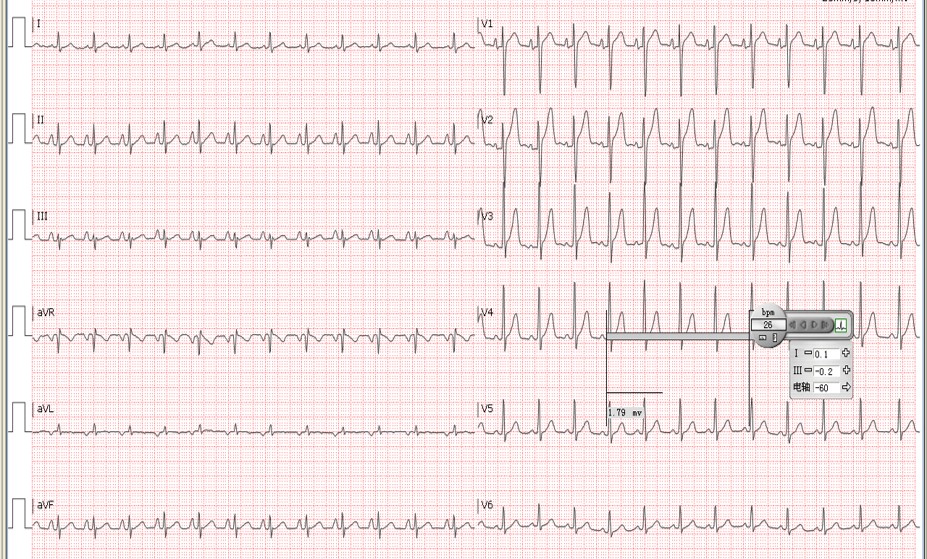

右房肥大表现：P波高尖（振幅增高，呈尖峰状）

PR间期

正常范围：0.12~0.20秒（3-5小格）
临床意义：代表心房除极开始至心室开始除极的时间，延长可见于房室传导阻滞

QRS波群（心室除极）

正常时间：0.06~0.10秒（1.5-2.5小格）
临床意义：代表心室除极全过程，异常常见于心室问题
危急征象：出现宽大畸形的QRS波群常代表心室出问题。心脏泵血依靠心室，而QRS波是心室活动的表现——心房出问题不会马上危及生命，但心室会。若一份心电图连异常的QRS波都找不到，说明心跳已经停止了。

ST段（心室复极早期）

正常位置：水平基线（等电位线）
偏移标准：向下偏移不超过0.05mV（向下半格），向上偏移不超过0.1mV（向上1格）
临床意义：压低常见心肌缺血

T波（心室复极后期）

正常时间：0.1~0.25秒
电压：0.1~0.8mV
方向：与QRS波群的主波方向一致

QT间期与U波

QT间期：从QRS波群起点到T波终点，反映心室去极与复极的总时间
U波：在T波之后0.02~0.04秒出现，方向与T波一致，代表心室肌的激后电位

临床常见异常心电图

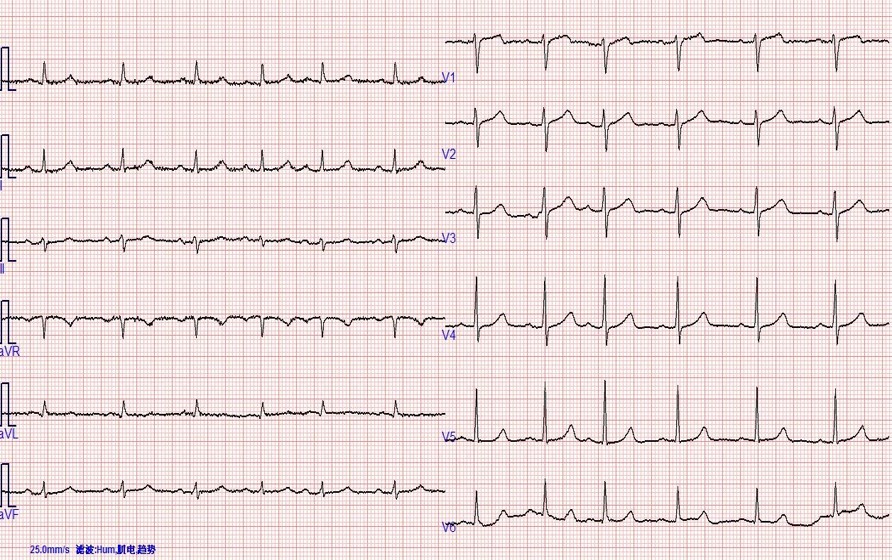

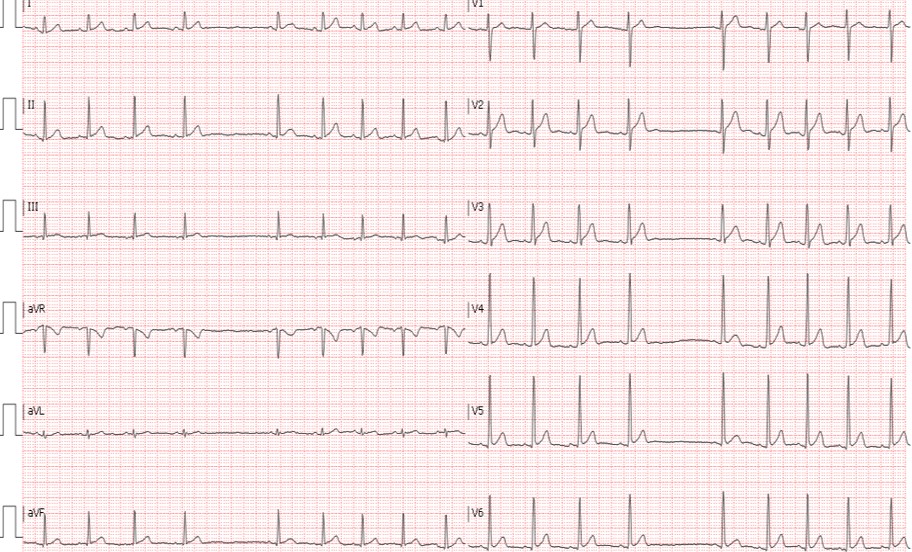

窦性心律失常

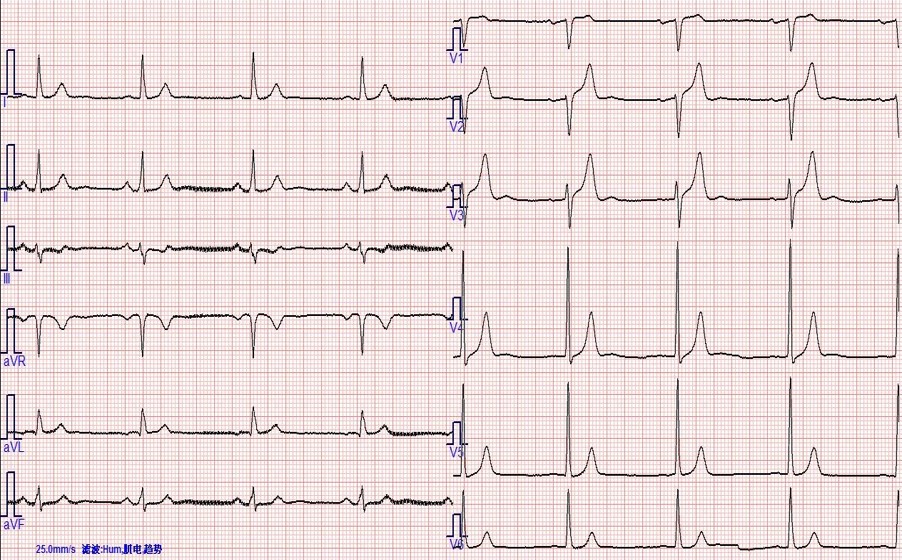

窦性心动过缓：具有窦性心律的特征，但频率减慢（成人<60次/分）。

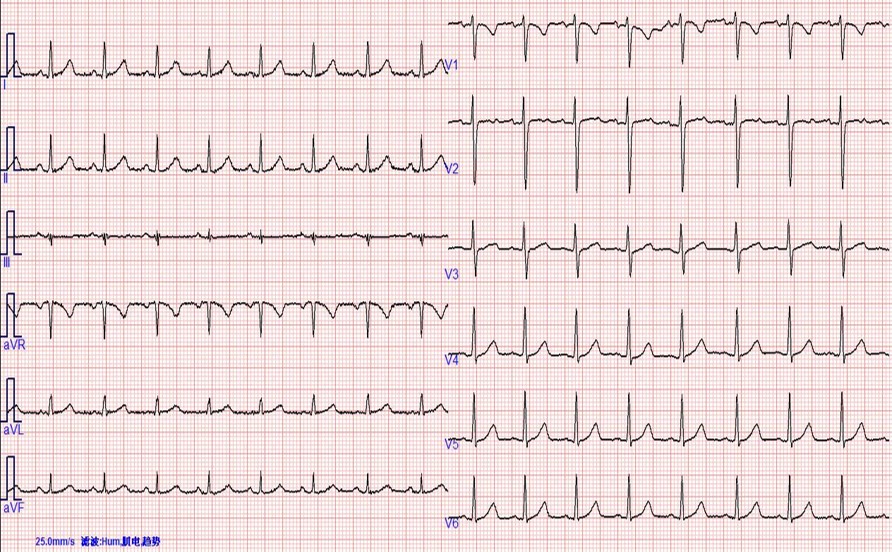

窦性心动过速：具有窦性心律的特征，表现为快而规则的P波（每分钟100次以上），QRS波紧跟P波之后且形态正常，PR间期0.12~0.20秒。

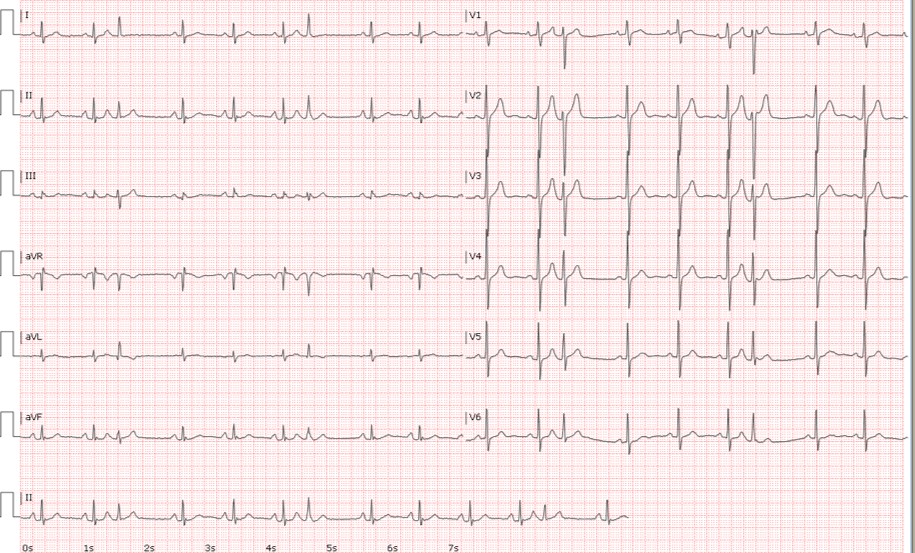

房性早搏

心电图特征：

提前出现一个变异的P’波（与正常P波不同，形态异常）
QRS波不变形，P’-R间期>0.12秒
代偿间歇常不完全

图示特征：可见”山寨P波”（即形态异常的P’波）提前出现，其后跟随正常的QRS波群。

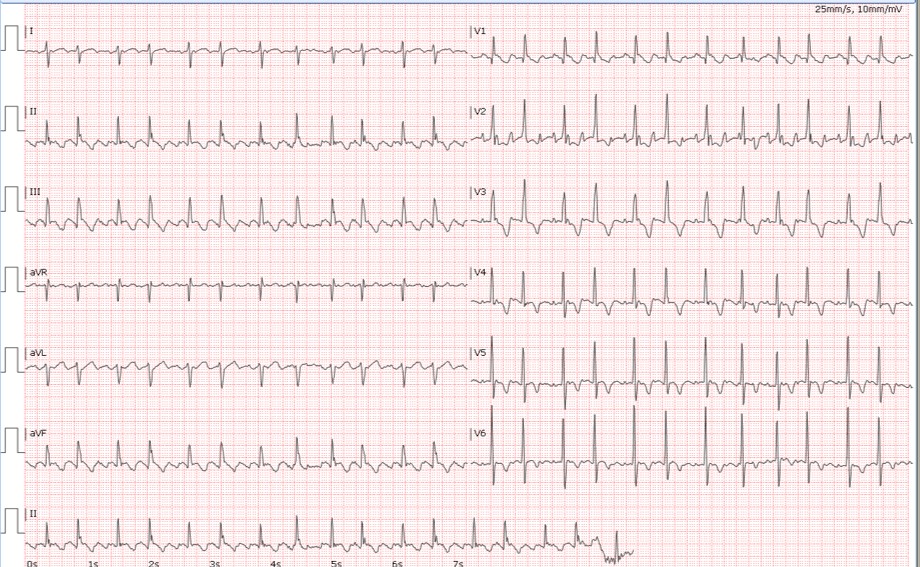

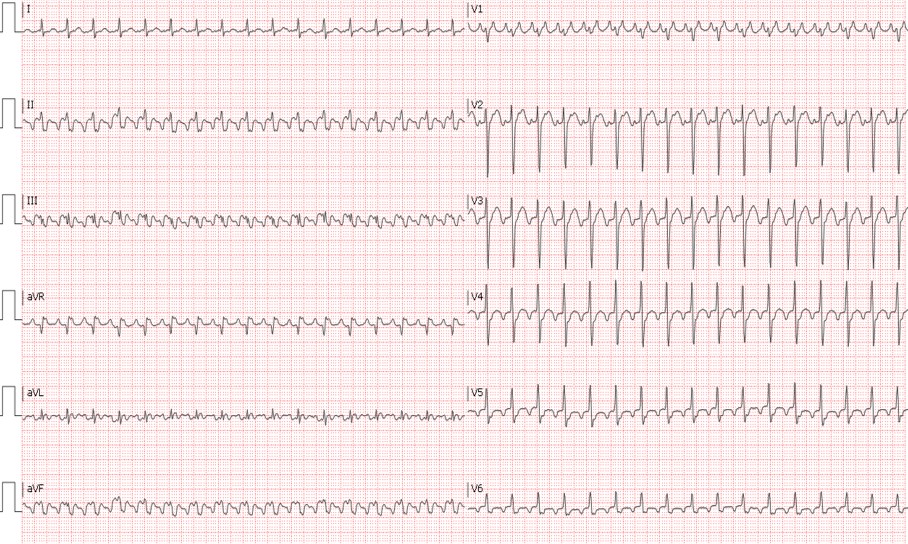

心房扑动

机制：心房内存在一个折返环（环形跑道），电激动在这个环形通路内循环转圈，导致心房出现扑动。

心电图特征：

房波规则，P波消失，代之以**”F”波**（呈锯齿样，在II、III、aVF导联清晰）
扑动波较规则，频率240-430次/分
由心房内一个固定的异位兴奋灶发出冲动

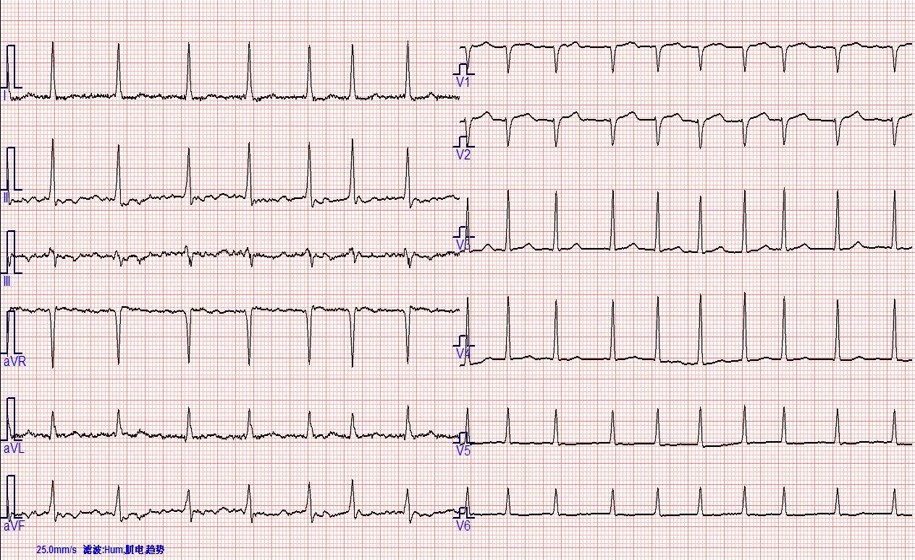

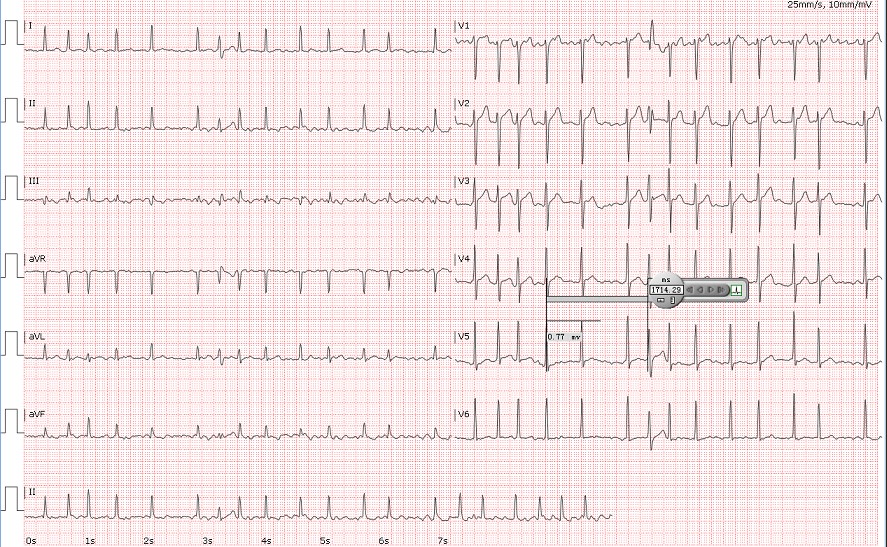

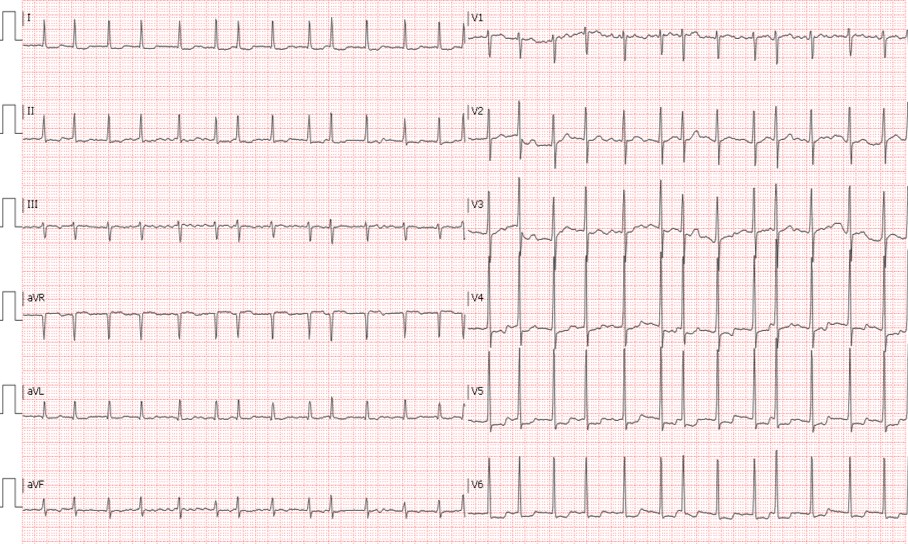

心房颤动

心电图特征：

P波消失，代之以**”f”波**（在V1和II导联较易识别），呈纤细颤动波
f波频率350-600次/分
RR间期绝对不等（表现为脉搏短绌：心率大于脉率）

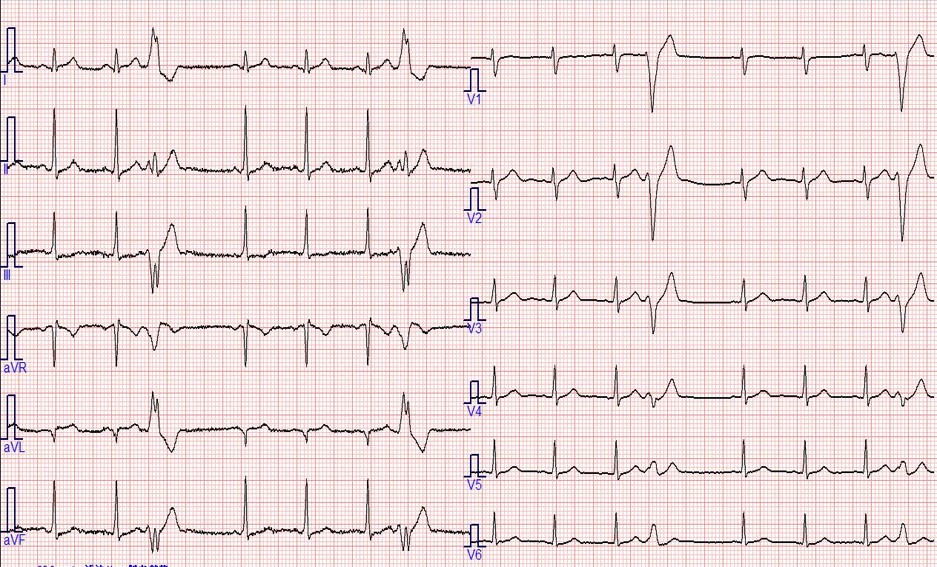

室性早搏——危急征象

心电图特征：

提早出现一个宽大畸形的QRS-T波群，QRS时限>0.12秒（>3小格）
QRS前面无相应的P波，T波方向多与主波相反
常有完全的代偿间歇

记忆要点：无P波、宽大畸形QRS、倒置T波、完全代偿间隙。

临床警示：频发室性早搏可能诱发室颤，需紧急除颤抢救。

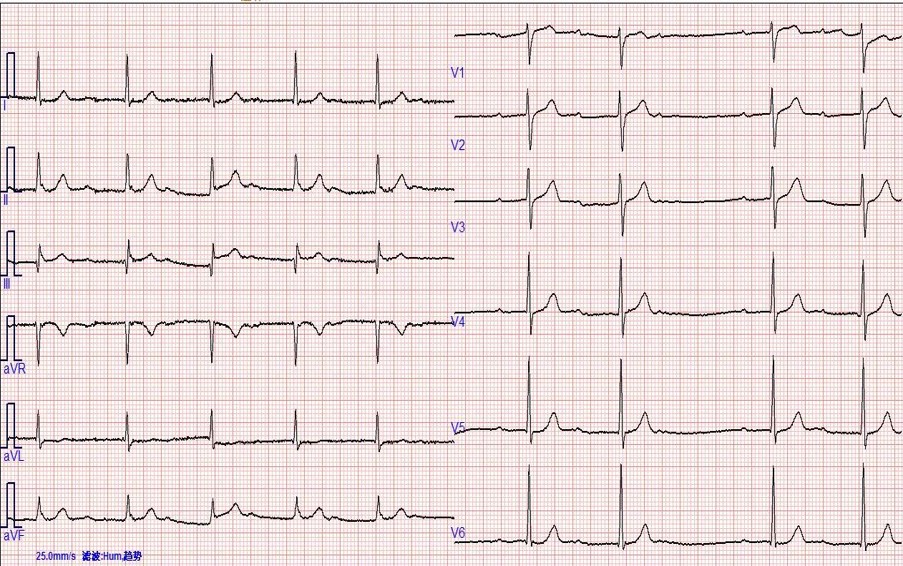

房室传导阻滞

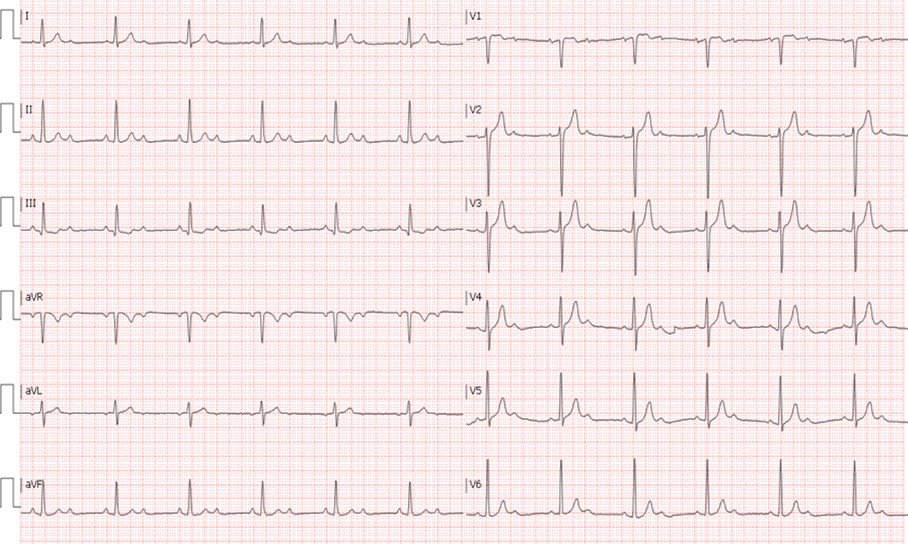

I度房室传导阻滞

PR间期延长>0.20秒（>5小格），但每个P波后均有QRS波群，仅表现为传导延迟。

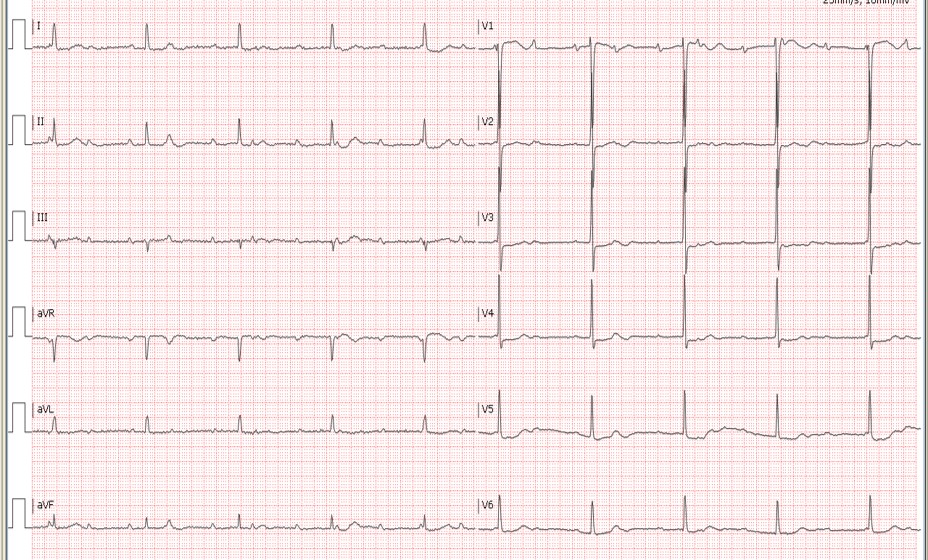

II度房室传导阻滞

莫氏I型（文氏现象）：

表现为P波规律出现，PR间期逐渐延长，直至一个P波不能引出QRS波（脱漏一个QRS波群）
周而复始，呈周期性变化
相对良性，可为生理性

莫氏II型：

表现为PR间期恒定不变，部分正常的P波后偶尔无QRS波群
往往提示有严重的房室结问题或结性传导进行性加重，可能进展为完全性阻滞

III度房室传导阻滞（完全性房室传导阻滞）——危急

房室分离：P波与QRS波毫无相关性，各保持自身的节律
房率高于室率：心房率（60-100次/分）快于心室率（逸搏节律20-40次/分）
需紧急安装起搏器

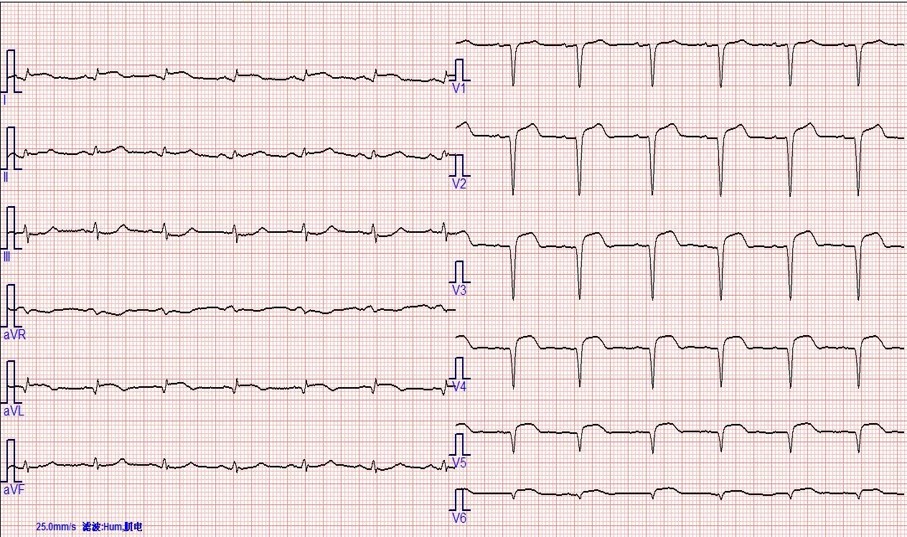

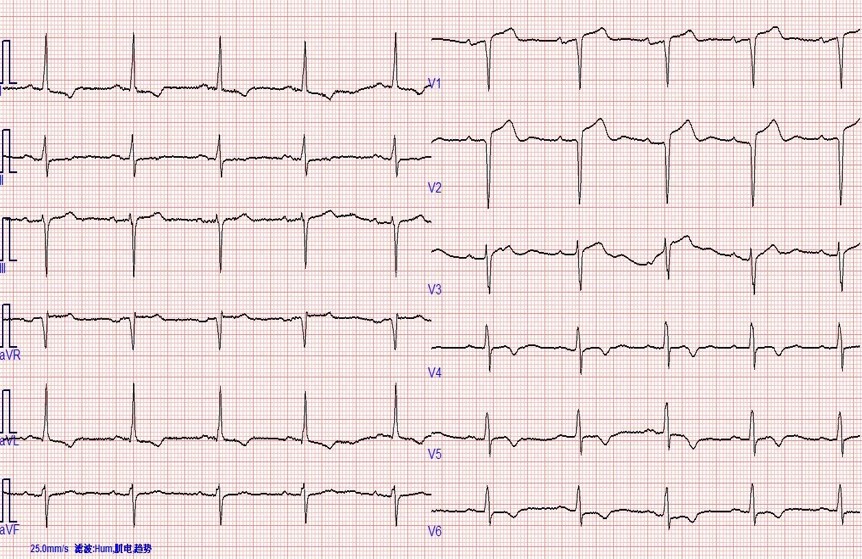

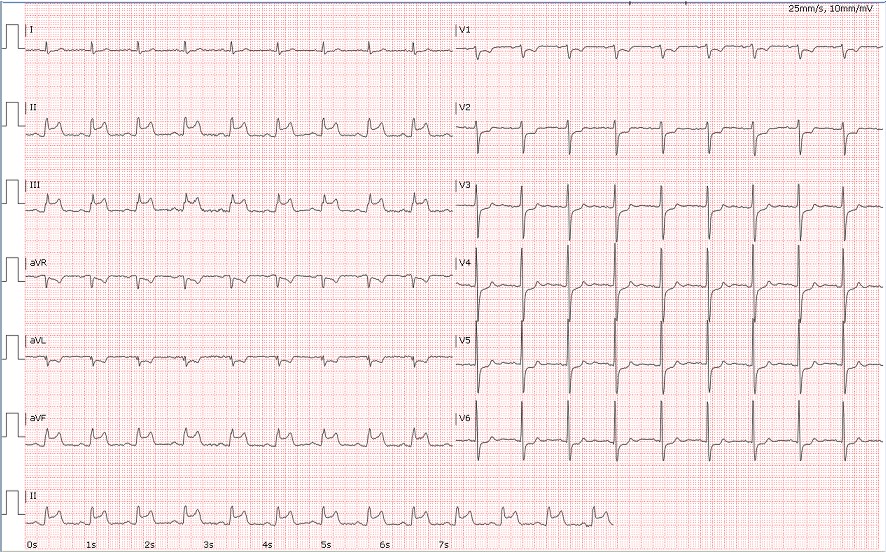

心肌梗死定位诊断

以**”异常Q波”**出现的导联为定位标准：

梗死部位	特征导联	解剖对应
前间壁	V1、V2	室间隔前部
前壁	V3、V4	左心室前壁
广泛前壁	V1-V6、I、aVL	左心室前壁及侧壁
侧壁	I、aVL、V5、V6	左心室侧壁
下壁（膈面）	II、III、aVF	左心室下壁（膈面）
